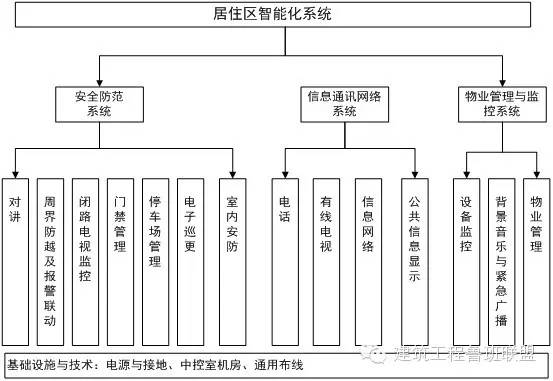

建筑智能化系統主要由安全防范系統、信息通訊網絡系統、物業管理與監控系統、基礎設施與技術四部分組成，具體組成如下圖總結：
下面對整個智能化系統的施工安裝做法進行圖文展示，分享給盟友們參考！
一、安全防范系統
1、對講子系統設備安裝圖示：

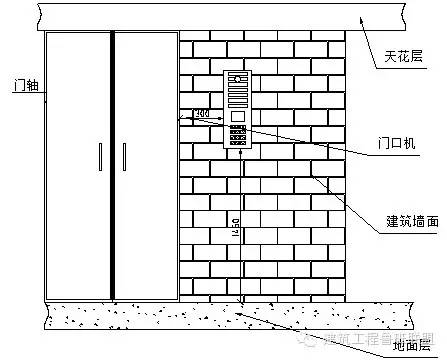

門口機墻裝圖示

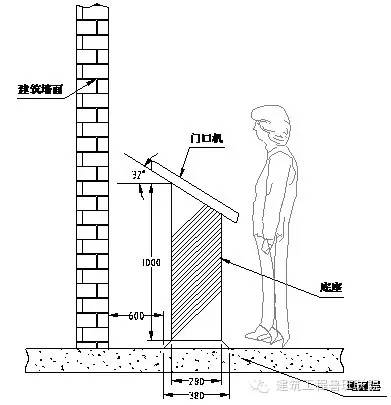

門口機配獨立底座安裝圖示

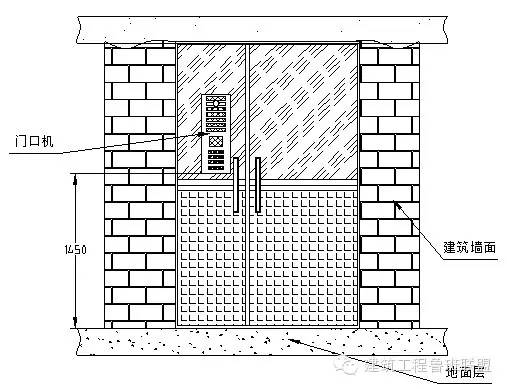

門口機門上裝圖示

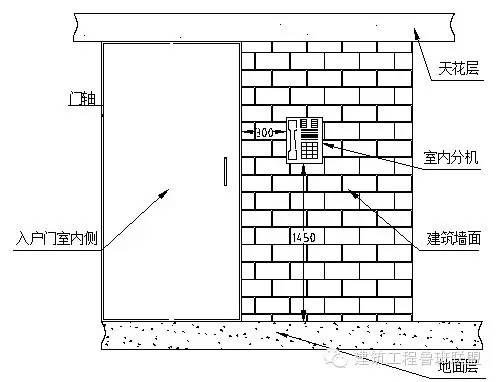

室內分機安裝圖示
2、周界防越及報警聯動子系統設備安裝圖示：

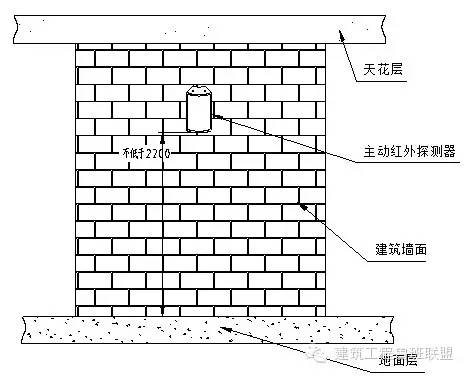

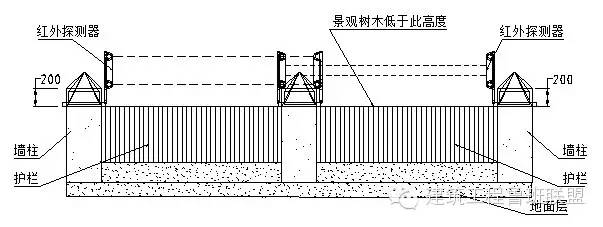

主動紅外探測器安裝示意圖
3、閉路電視監控子系統設備安裝圖示：

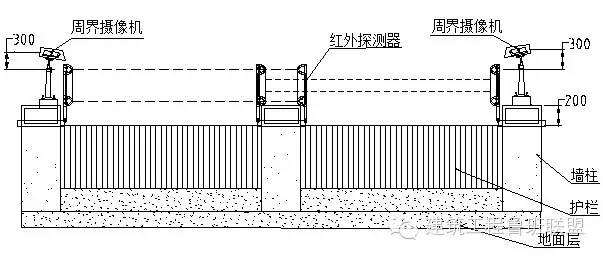

周界攝像機與紅外探測器關系示意圖
一體化球機安裝示意圖
4、門禁管理子系統設備安裝圖示：

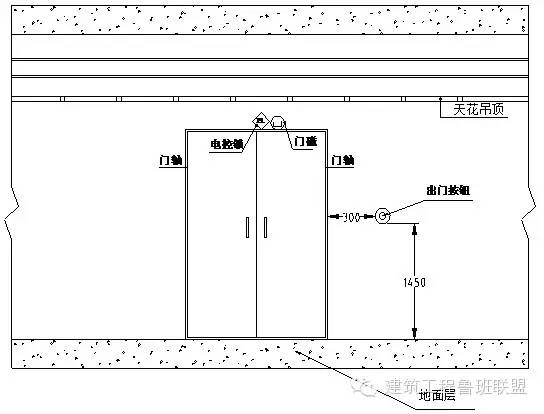

門口門禁機安裝圖示（雙門，門內、外側）

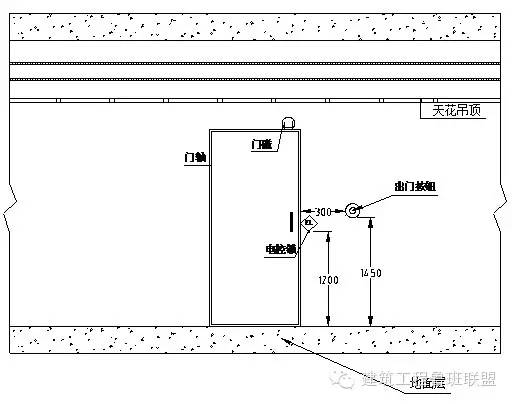

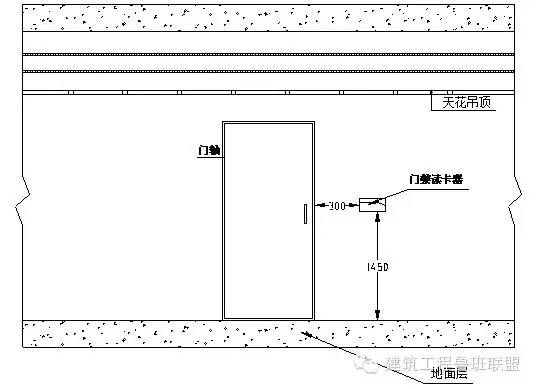

門禁機安裝圖示（單門，門外側）
門禁機安裝圖示（單門，門內側）
5、停車場管理子系統設備安裝圖示：
共用崗亭設備安裝圖示
入口與出口分離設備安裝圖示
6、電子巡更子系統設備安裝圖示
7、室內安防子系統設備安裝圖示：

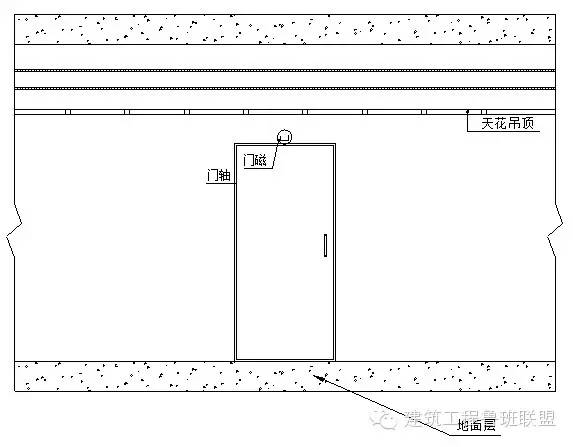

門磁開關安裝圖示
紅外/微波雙鑒探測器安裝圖示

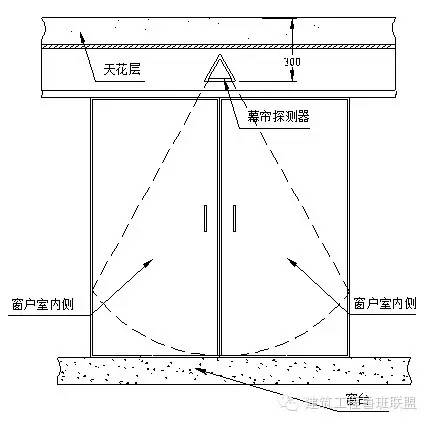

幕簾探測器安裝圖示
二、信息通訊網絡系統
1、電話子系統設備安裝圖示：

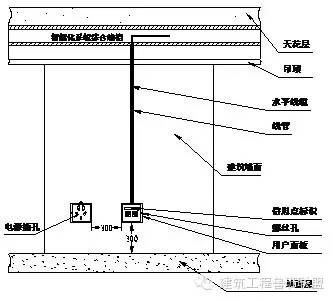

電話插座安裝圖示
2、有線電視子系統設備安裝圖示：
有線電視插座安裝圖示
3、信息網絡子系統設備安裝圖示：

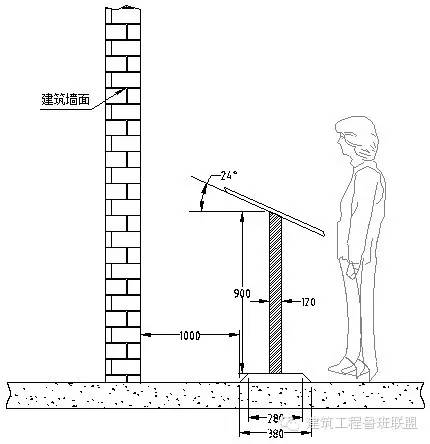

LED觸摸屏安裝圖示
三、 物業管理與監控系統
1、設備監控子系統
2、 背景音樂與緊急廣播子系統設備安裝圖示：

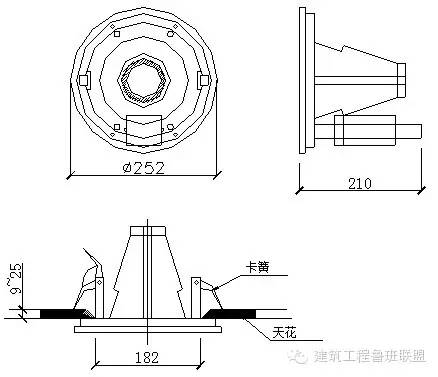

吸頂式揚聲器安裝圖示

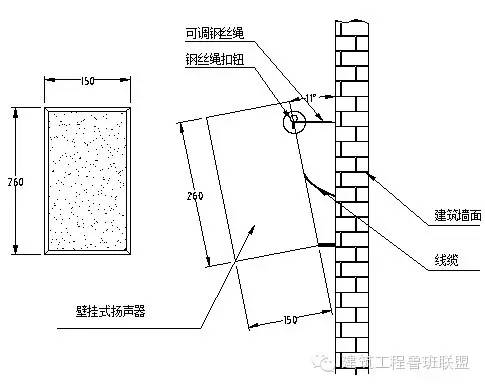

壁掛式揚聲器安裝圖示
草坪音箱安裝圖示
室外揚聲器與首層業主家的距離
3、物業管理子系統
四、基礎設施與技術
1、電源與接地子系統
2、 中控室機房子系統設備安裝圖示：

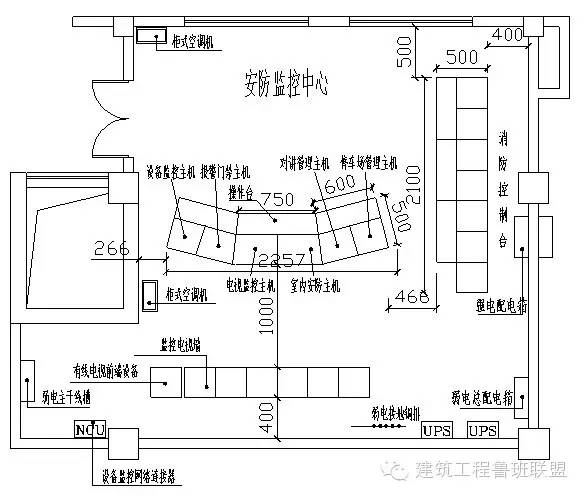

中控室設備布置圖示（安防監控室與消防控制室合用）
