閉式冷熱循環水系統，閉式冷熱循環機工作原理
?閉式冷熱循環水系統就是全封閉制冷加熱循環裝置，也是客戶經常提到的高低溫循環一體機，冷熱循環一體機，為各類反應釜，槽等提供它們需要的熱源和冷源，在一些化工制藥行業是必不可少的，有些客戶咨詢我們該裝置的詳細工作原理以及使用特點，以下鄭州長城科工貿技術工程師給大家詳細介紹。
閉式冷熱循環水系統是使用壓縮機制冷，電加熱進行制熱，循環泵輸送，電氣系統控制來實現循環水系統內載熱流體控溫，此壓縮機集成加熱和冷卻功能，可用于制藥，化學，生物和其他行業。閉式冷熱循環機可用于直接加熱或冷卻或用作輔助加熱或冷卻溫度源，例如反應器，自動合成儀器，萃取和冷凝裝置的溫度控制。
閉式冷熱循環水系統優勢
?閉式冷熱循環機提供-110～250℃溫度范圍內的低溫恒溫液體，以滿足用冷卻水及低溫液體去降溫或恒溫儀器的需要。

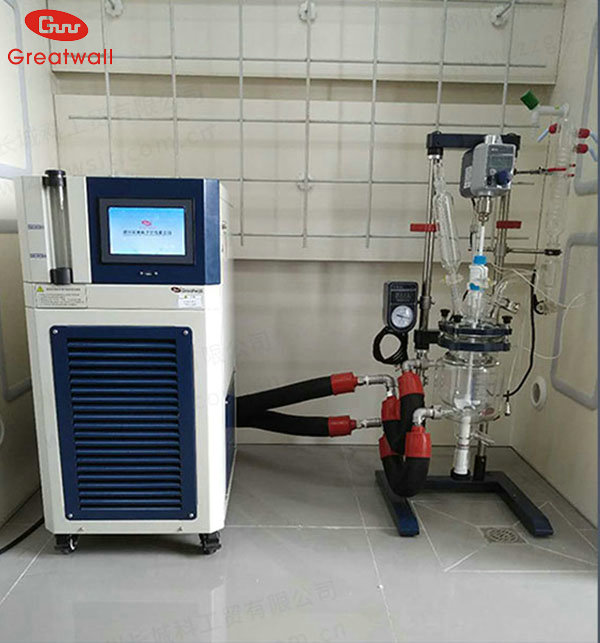

? 特別適用于旋轉蒸發器、低溫化學反應釜、透明玻璃反應釜、生物制藥反應器等實驗設備配套使用。
?自主研發生產的內循環/外循環泵系統，內循環使儀器溫度均勻恒定；
?溫度超溫保護、漏電保護、傳感器異常保護、超溫報警、溫度可設定、制冷系統過熱、過電流自動保護。
? 風冷式高效全封閉壓縮機制冷、噪音低、降溫迅速。
?大屏幕液晶顯示、溫度精確溫定、操作方便快捷。
?具有溫度測量值偏差修正功能。
??鄭州長城科工貿有限公司可定做大流量、高揚程，隔離防爆冷熱循環機。
?閉式冷熱循環機是集成了加熱和冷卻的機器。它在許多工廠車間中使用。如果出現故障，則需要對其進行分析，閉式冷熱循環機的常見故障包括在啟動過程中按下電源按鈕時無顯示，并且長時間不活動后也沒有循環水。下面為大家詳細介紹一下閉式冷熱循環機的故障分析及其維護方法。 長城科工貿制冷加熱循環裝置優點
1、多種控制方式：具有定值，分段程序控制兩種方式
2、熱傳遞快：大流量循環泵和大型軟管斷面保證流速和熱傳遞
3、節省空間：結構緊湊，占用空間較小
4、安全保障：超溫保護，漏電保護，過電流保護等多種保護措施
5、預冷功能：獨有的預冷功能，快速間房屋且功耗低，節省能源
6、預約功能：設定設備開啟時間及運行條件，實現自動開啟和安全運行
7、工藝安全性高：在高溫區，憑借預冷系統和循環功能，實現安全降溫，滿足工藝試驗的條件要求，且可延長設備的使用壽命
8、完善的排氣功能：載熱流體循環系統設有排氣口，可順利完成載熱流體的加注工作
9、彩色觸摸屏：可以清晰顯示工作過程相關信息，物料溫度變化特性曲線
10、控溫精度高：采用PID控制方式，優化溫度控制參數，控制精度可達±0.5℃
11、數據通訊方便：標配有數據接口，USB接口以及外置傳感器接口。 實驗室反應釜的控溫，是靠反應釜夾套的導熱油的溫度變化來控制反應釜內的溫度，系統導熱介質越多，有效的功率用于反應釜內的越少，控溫的速度越慢。
當?shù)蜏胤磻?yīng)時，開槽反應器高低溫循環裝置的表面溫度很低，很容易吸收空氣中的水汽在壓縮機的蒸發器表面結冰，冰是很好的絕熱器，壓縮機的蒸發器被絕熱而無法導熱，或是導熱介質吸收水分，升高熱介質凝點，使達不到需求溫度。無法降低實驗室反應釜內的溫度。

-30℃～200℃高低溫循環一體機參數

型號		ZT-5-200-30H	ZT-20-200-30H	ZT-50-200-30H	ZT-100-200-30H
反應釜內溫度穩定性(℃）		±0.5	±0.5	±0.5	±0.5
使用溫度范圍(℃)		-30～200	-30～200	-30～200	-30～200
環境溫度(℃)		5～35	5～35	5～35	5～35
環境濕度		≤70%	≤70%	≤70%	≤70%
電源		220V-240～50HZ	220-240V～，50HZ	3～， 380V ，50Hz	3～， 380V ，50Hz
安全保護		延時、過電流、過熱、超溫及高低壓保護	延時、過電流、過熱、超溫保護	延時、過電流、過熱、超溫、高低壓保護	延時、過電流、過熱、超溫、高低壓保護
整機功率(kW)		3.0	4.7	9.2	18
顯示屏		7寸液晶觸摸屏	5.7寸真彩液晶觸摸屏	5.7寸真彩液晶觸摸屏	7寸真彩液晶觸摸屏
加熱絲功率(kW)		2.0	3.0	6.0	12
制冷劑		R404A	R22	R22	R404A
制冷量(kW)	200℃	0.6	1.7	3	3
	20℃	0.6	-	-	-
	10℃	-	2.6	7.5	8.2
	0℃	0.5	-	-	-
	-10℃	0.4	1.1	4.6	6.2
	-20℃	0.3	0.7	2.5	4.5
	-30℃	0.2	0.3	1	2.5
循環泵	功率(W)	180	280	280	1000
	流量(L/min)	25	30	30	45
	壓力	1.5	1	1	1.4
外循環接口尺寸		1/2″	3/4″	3/4″	3/4″
膨脹箱材質		SUS304	SUS304	SUS304	SUS304
輸送管道、閥門材質		SUS304	SUS304	SUS304	SUS304
外形尺寸 (mm)		420W×640D×850H	550W×820D×1370H	813W×1092D×1445H	875W×1375D×1687H
加液量（L）		-	10	13	20
凈重		106	177	251	385

-40℃～200℃高低溫循環一體機參數

型號		ZT-20-200-40H	ZT-50-200-40H	ZT-100-200-40H
反應釜內溫度穩定性(℃）		±0.5	±0.5	±0.5
使用溫度范圍(℃)		-40～200	-40～200	-40～200
環境溫度(℃)		5～35	5～35	5～35
環境濕度		≤70%	≤70%	≤70%
電源		3～， 380V ，50Hz	3～， 380V ，50Hz	三相  380V  50HZ
安全保護		延時、過電流、過熱、超溫及高低壓保護	延時、過電流、過熱、超溫、高低壓保護	延時、過電流、過熱、超溫、高低壓保護
整機功率(kW)		5.7	11.2	24.1
顯示屏		5.7寸真彩液晶觸摸屏	5.7寸真彩液晶觸摸屏	5.7寸真彩液晶觸摸屏
加熱絲功率(kW)		3.0	6.0	12.0
制冷劑		R404A	R404A	R404A
制冷量(kW)	200℃	1.7	3	3
	10℃	4.3	8.2	18
	-10℃	3.1	6.2	12
	-20℃	2.3	4.5	7.3
	-30℃	1.2	2.5	4.0
	-35℃	0.3	1.0	1.7
循環泵	功率(W)	280	280	1500
	流量(L/min)	30	30	40
	壓力	1	1	1.2
外循環接口尺寸		3/4?	3/4″	3/4″
膨脹箱材質		SUS304	SUS304	SUS304
輸送管道、閥門材質		SUS304	SUS304	SUS304
外形尺寸 (mm)		730W×840D×1470H	750W×1200D×1585H	910W×1465D×1820H
加液量（L）		10	13	20
凈重		223	347	461

-80℃～200℃高低溫循環一體機參數

型號		ZT-20-200-80H	ZT-50-200-80H	ZT-100-200-80H
反應釜內溫度穩定性(℃）		±0.5	±0.5	±0.5
使用溫度范圍(℃)		-80～200	-80～200	-80～200
環境溫度(℃)		5～35	5～35	5～35
環境濕度		≤70%	≤70%	≤70%
電源		3～， 380V ，50Hz	3～， 380V ，50Hz	3～， 380V ，50Hz
安全保護		延時、過電流、過熱、超溫及高低壓保護	延時、過電流、過熱、超溫、高低壓保護	延時、過電流、過熱、超溫、高低壓保護
整機功率(kW)		7.9	15	35.1
顯示屏		7寸真彩液晶觸摸屏	7寸真彩液晶觸摸屏	7寸真彩液晶屏，觸摸操作
加熱絲功率(kW)		3.0	6.0	12.0
制冷劑		R404A、R23	R404A、R23	R404A、R23
制冷量(kW)	200℃	1.7	3	3
	10℃	4.3	8.2	18
	-10℃	3.1	6.2	12
	-20℃	2.3	4.5	7.3
	-30℃	1.2	2.5	4.0
	-35℃	0.3	-	-
	-40℃	-	5.0	10
	-60℃	1.4	3.0	6
	-78℃	0.45	1.0	2.5
循環泵	功率(W)	280	280	1500
	流量(L/min)	30	30	40
	壓力	1	1	1.2
外循環接口尺寸		3/4?	3/4″	3/4″
膨脹箱材質		SUS304	SUS304	SUS304
輸送管道、閥門材質		SUS304	SUS304	SUS304
外形尺寸 (mm)		885W×1315D×1565H	885W×1340D×1580H	960W×1860D×1720H
加液量（L）		12	17	25
凈重		393	465	714
