相對凍存管而言，細胞凍存袋體積大且為柔性物理容器，其常被儲存在傳統手工液氮罐中，尚存在諸多瓶頸：

• 存取過程中常溫曝露，導致反復凍融

• 人工取樣，易誤差且操作標準不一

• 操作流程信息難以追溯

• 存儲空間需求大

• 深低溫液氮接觸風險

• ……

細胞治療行業的蓬勃發展，對大批量、高質量的細胞制品提出更高需求，亟需尋求新突破。


重新定義，創新突破

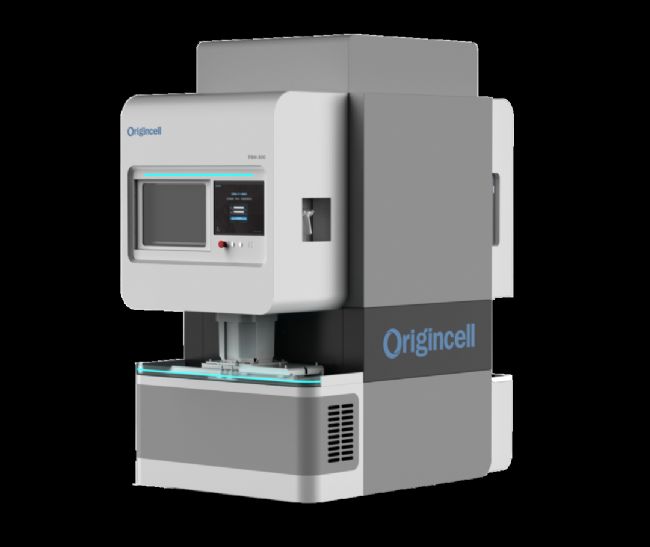

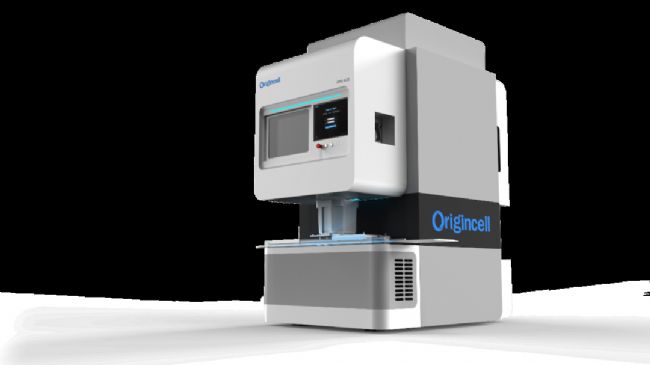

PBM-800全自動深低溫凍存袋存儲設備

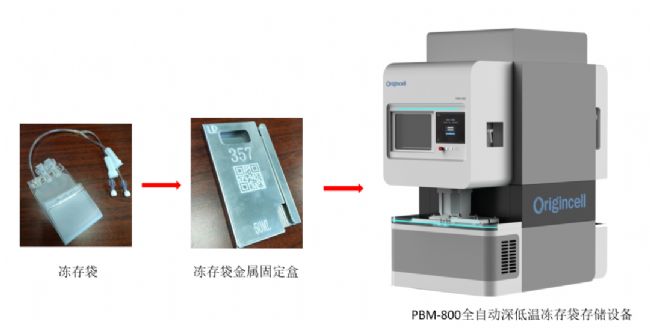

近日推出PBM-800，是原能生物自主研發的首款用于保藏細胞凍存袋樣本的自動化存儲設備。凍存袋置于金屬固定盒中，采用RFID深低溫智能識別技術，實現單盒精準抓取，保障樣本的安全與質量。

• 全流程深低溫冷鏈保護
• 信息完整可追溯
• 標準化操作流程
• 智能化管理體系
• 產業化運行模式
• ……

01 高級別樣本安全保護

避免反復凍融，可實現凍存袋存取全流程處于氣相液氮環境保護中，保障細胞制品生物學活性

樣本轉運、入艙、出艙：深低溫液氮轉運罐保護

樣本提取、轉移、掃碼：金屬固定盒低溫環境保護

樣本整理、尋位、入庫：氣相液氮環境保護



精準單盒取樣，保障其他樣本安全

無需預冷，精準抓取凍存袋金屬固定盒，效率高

精度更高更耐久，抓手的電氣機械結構主要在存儲區外，避免接觸深低溫環境，操作精度、靈敏度更高，使用更耐久

維修高效便捷，抓手零部件可獨立更換，即換即用，無需更換機械抓手及機械臂





深低溫RFID技術智能識別，隔空精確讀碼

凍存袋上內置RFID芯片

隔空讀碼：無視障礙直接隔空讀碼

精準獨一：RFID標簽與凍存袋一一對應，精確可溯源

高效識別：讀寫速度極快，識別≤0.1s

不懼深低溫：電磁波鏈接，防水、防磁、耐深低溫





無氧氣相液氮存儲環境（-196℃）

高真空雙層絕熱保溫罐體，耐深低溫、防輻射、避光、蓄冷、無外界暴露，保障溫度均衡，樣本存儲更安全

偏口結構液氮罐，灌口采用高性能保溫材料，降低液氮消耗，確保樣本存儲在安全控制溫度范圍內。





自動除濕系統，不結霜凍

微正壓力自動除濕系統,保持內艙長期干燥,避免結霜



應急安全保護方案

液氮補給系統，配置溫度、壓差雙重檢測，自動為存儲罐添加液氮，保障樣本安全

配置UPS電源，提供不間斷供電保障

快速應急樣本整體保護轉移，易拆卸，易移動

多重報警系統，異常狀態將報警信息以郵件、短信、電話等反聵給相應責任人及時處理



02 高智能信息數據管理





信息可追溯

信息審計追蹤，全存儲周期數據監控、記錄、上傳、下載、倒查、防篡改

科研+GMP模式

科研模式：可按照需求調整各環節操作數據

GMP模式：數據具有不可篡改性，保障操作各環節精準溯源



信息檢索，掃碼復核

信息高效檢索，樣本出入庫高效化處理、數據統計，提高工作效率

自動掃碼凍存袋金屬固定盒上二維碼，及RFID識別凍存袋，兩重復核確保無誤



第三方數據鏈接

開放API接口，可與LIS/HIS/CIS系統數據對接，無需第三方再次開發

可接入網絡版或庫管版生物樣本庫管理軟件，實現整個生物樣本庫智能化、體系化管理

可搭載5G通訊模塊，實現IoT智能物聯、遠程運維、預測性維護等



簡易化出入庫流程管理

菜單化操作界面，一鍵即可存取樣本

信息高效搜索，可智能分配存儲庫位

可預約操作，提前預約選定需提取樣本，到期一鍵提取，提升工作效率



03全自動、標準化運行模式

C型模塊式結構，全面提升運行性能

專利號：ZL202120329577.2

創新性的C型模塊式結構，推動轉運罐、工作艙對接新進化

• 優化設備結構，實現大功能組件模塊化、標準化
• 利于分拆安裝與應急轉移
• 轉運罐頂升入艙，對接更高效
• 避免外部濕氣、雜質干擾，優化內部艙室環境，保障露點溫度穩定
• 便于鏈接輕型軌道，實現樣本高效輸送
• 可避讓輕型軌道上其他搭載轉運罐的穿梭小車，提高設備使用效率



搭載輕型軌道，組網成庫

專利號：ZL202121806692.0

可搭載輕型軌道，在生物樣本庫智慧管理軟件統籌下，協同AGV機器人等，實現多臺串聯組網，構筑大型無人化、智能化樣本庫

• 相對傳統AGV/RGV樣本轉運機器人，更經濟
• 軌道可空中串聯，不破壞地面，安裝條件簡單
• 模塊化構件，易組裝、拆卸，布局靈活，維護便利
• 搭載穿梭小車，實現樣本立體交錯傳遞，系統樣本通量更高
• 可實現樣本雙向輸送，效率更高
• 軌道輕便可靠，樣本對接更精準
• 可自由串聯多類型、多數量存儲設備機群，組網成庫

全自動化運行

全自動、標準化、規范化的凍存袋樣本存取流程，精準無差錯

自動統籌分配樣本存儲位置，存儲空間碎片化整理，利用率高

在設備內部存取任意選定金屬固定盒，精確可靠





單位面積存儲量高

盤片提籃式存儲結構

單位占地面積小，容量高，提升空間利用率

存取時提取單個提籃，不影響其他

凍存袋金屬固定盒置于盤架單獨空間上，結構穩定





分區域溫度管理，低能耗

存儲區處于液氮保護（＜-150℃），其他區域溫度處于正常工作溫度，有效減少低溫對機械裝置的損耗，保證了儀器的精準度，還可降低能耗！



便于維護或升級

模塊化功能組件，可獨立維護、更換或升級

多個應急維修及觀察窗口

內置雙攝像頭，可按需觀察工作艙運行狀態
